实验室玻璃分子蒸馏KDL5
实验室玻璃短程蒸馏（分子蒸馏）仪 KDL 5
KDL5主要应用于研发中，但同时亦可进行为小产量高附加值产品的生产型设备。

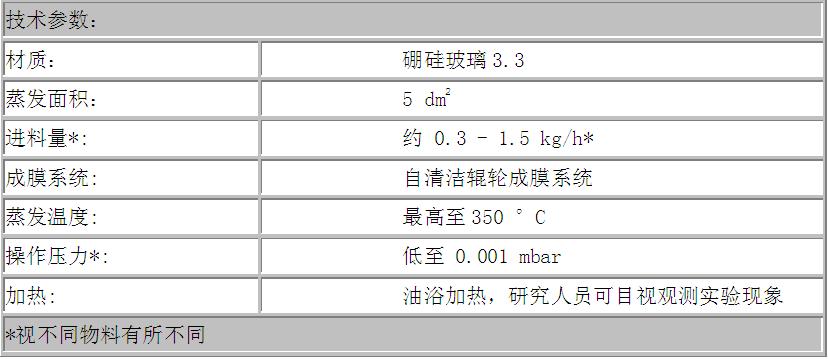

实验室玻璃短程蒸馏（分子蒸馏）仪 KDL 5的主要技术参数如下：
实验室玻璃短程蒸馏（分子蒸馏）仪 KDL 5为模块化设计，提供了诸多选项以满足不同客户的使用要求：

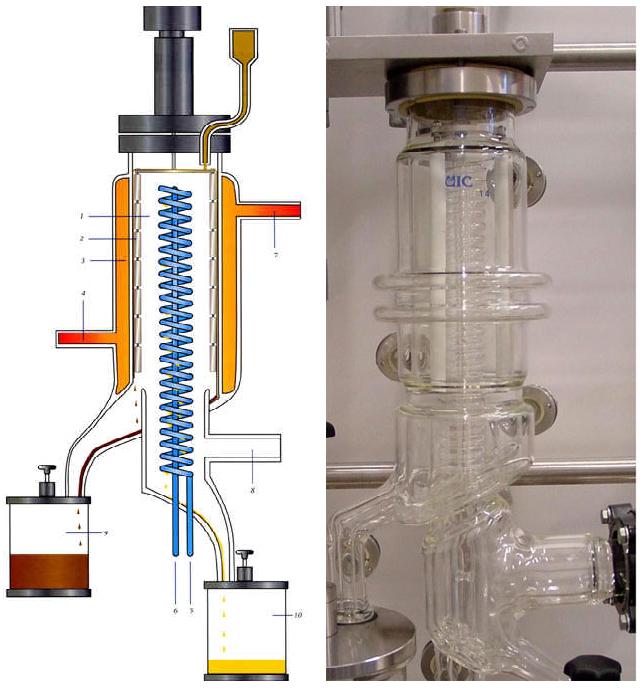

UIC提供的蒸发器为全加热型蒸发器，进料管路、蒸发器顶盖、重组份和馏分出料区域均为夹套设计，可采用导热油加热，因此可以对常温下的固体物料和高熔点物料进行蒸馏。蒸发器本身亦位模块化设计制造，具有三个独立的加热区域：蒸发区域、重组分出料区域、馏分出料区域和内置冷凝器。保证物料载整个蒸馏过程忠具有良好的流动性。
KDL5 蒸发器具有独特的优点：为了保证膜的均匀性，蒸发器需要具备两次成膜功能：离心式成膜和强制机械成膜。
蒸发器整体全部为硼硅玻璃3.3材质，使用导热油加热，整个蒸发过程（包括物料的进入、膜的分布、馏分液体的形成、搅拌装置的转动等）都可以直观目视。蒸发器的内置冷凝器形状为螺旋盘管，冷凝面积（0.085m2）大于蒸发面积（0.05m2），保证馏分能被充分冷凝。真空接口位于蒸发器下部，馏分气体物料的流动方向与真空抽气方向相同，避免馏分的二次污染，有助于提高分离效果。
KDL 5的进料系统特点为：夹套式设计的可加热刻度计量容器，硼硅玻璃3.3材质；剂量阀位于夹套加热区域；进料管以及不锈钢顶盖都为夹套式设计，可以加热。
UIC GmbH 的KDL 5 出料系统：
A.3 / A.5 圆底烧瓶带截流测量容器：玻璃容器，带刻度剂量；夹套设计，可以使用导热油或水加热；截流容器下部带单向阀，无须使用其他辅助真空泵而实现全天候手动连续，设备可以实现24小时不间断运行，兼顾条件试验和小批量生产。
A.7 Carrousel 接受器：2 carrousel收集器，配备了6根试管，每根试管300mL，安装在可升降的支架台注意：升降架用户自己配备。上。允许在没有停止真空、加热、进料等操作状态下收集6个（5个样品 + 1个废品）。收集位置手动调节；通过旋转手柄，简单的切换收集试管。特别适合于条件试验研究。

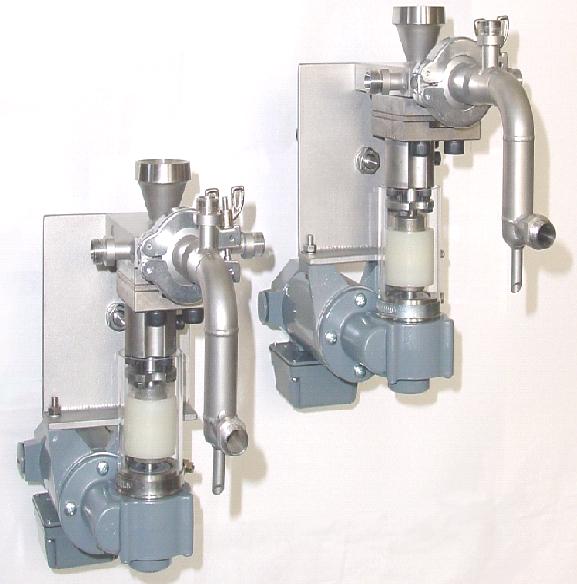

A.8 / A.9 齿轮泵出料：齿轮泵将物料直接从真空状态输送到常压状态。

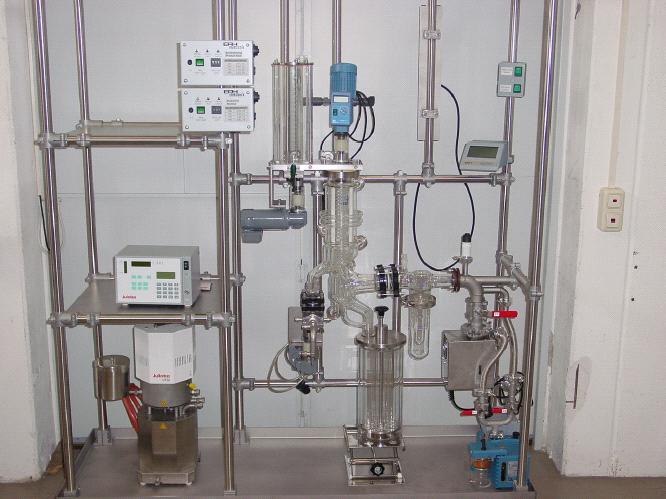

不同配置下的KDL 5的图片示例如下：
