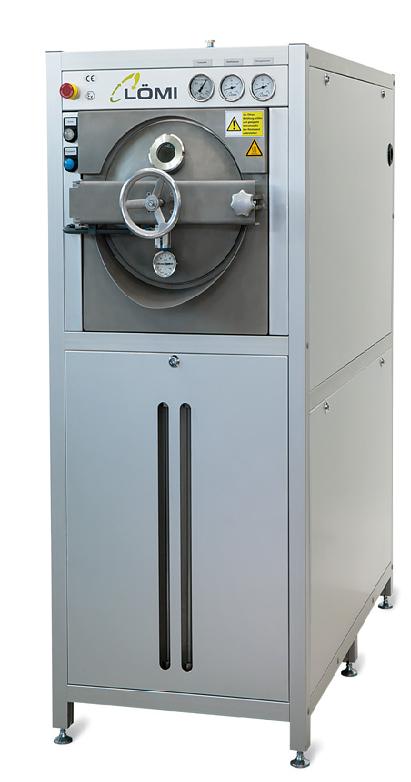

溶剂萃取脱脂炉EDA-50
CIM/MIM溶剂萃取脱脂炉EDA-50
- 脱脂室，水平圆柱形，双涂层，包含绝缘涂层
- 不锈钢夹套式加热、加热介质采用密封式设计

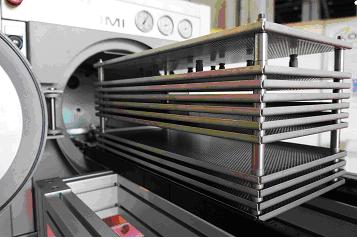

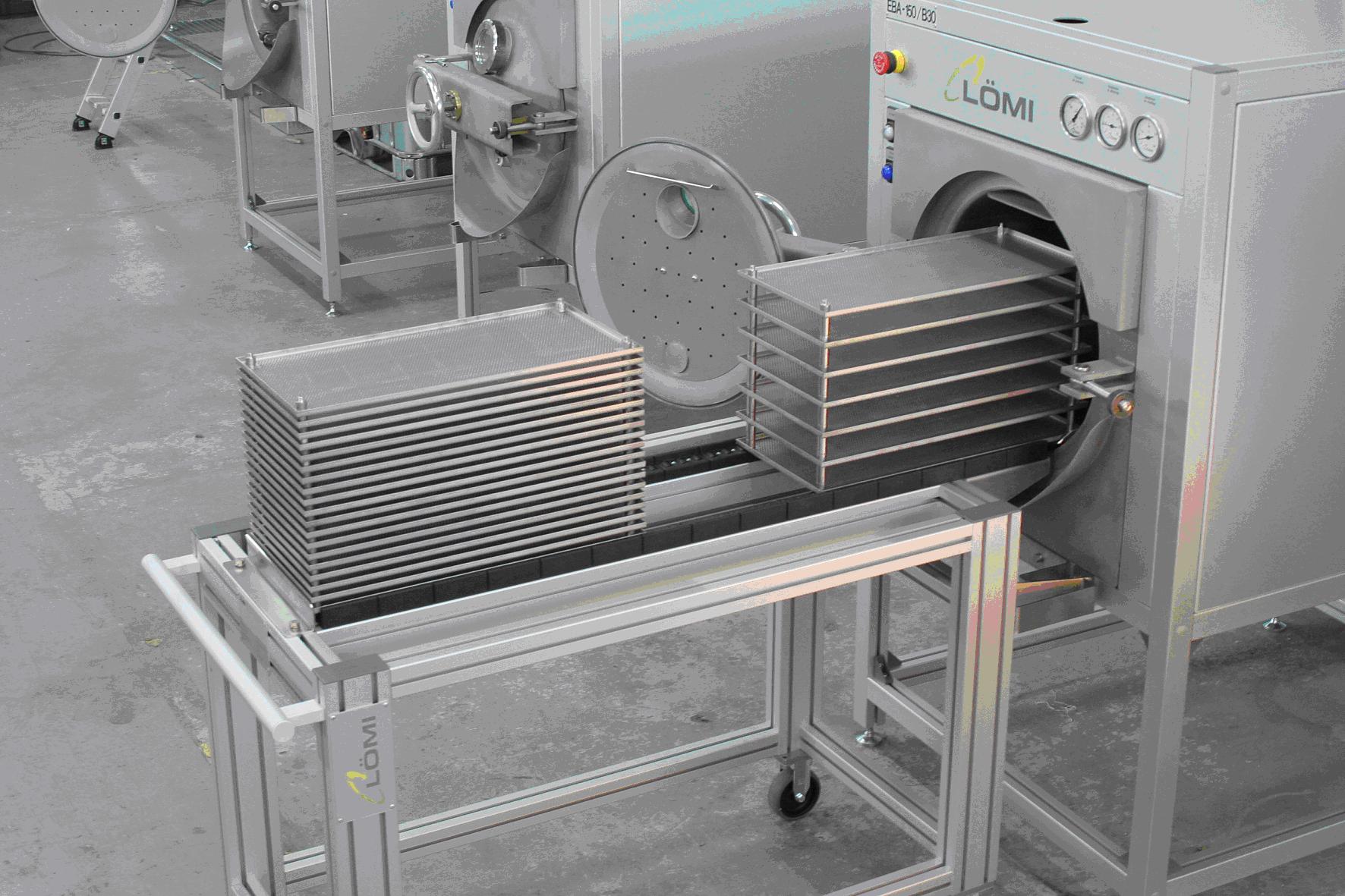

- 双轨道辊轮式设计、通过控制导杆将样品推入到脱脂室、
进样台无需任何工具即可移动方便脱脂后清洗脱脂室，奥氏体不锈钢设计
- 高度可调节式铝型材框架
- 面板框架及快拆杆为电镀抗腐蚀设计
- 带密封胶圈、防爆部件和快拆杆的安全中心终止操作
- 机械锁紧装置预防意外打开进料口
- 安全控制中心显示设备的开启/关闭状态
- 通过安装在进料门上的观察镜可以观察脱脂过程
- 脱脂室配有过压安全阀
- 不锈钢热交换器用于冷凝溶剂蒸气，绝热设计制造
- 前面板安装有过程压力仪表、加热和脱脂温度仪表；工业类型，不锈钢/安全玻璃
- 集成防爆加热管件
- 通过两个PT100传感器对脱脂温度进行精确的控制。一个PT100传感器用于控制脱脂温度、另一个用于控制加热
温度。数字显示PID控制器安装在控制柜中。耐磨固态继电器
- 自动脱脂过程包括所有必要的过程测量和控制装置
- 隔膜泵用于脱脂室内脱脂介质的循环、通过手动调节阀控制流量
- 脱脂后的部件自动真空干燥
- 根据欧洲标准包含前必要的安全装置
- 所有的部件均标有厂家图标
- 单元的框架内完整的管路、管线、接线盒现场连接
- 触屏面板式PLC控制及显示终端
- 显示所有重要的运行情况及参数
- 包含遥控装置的控制连接头
CIM/MIM萃取脱脂炉EBA-50技术指标
脱脂室 |
不锈钢 AISI 304 |
真空泵泵体 |
黄铜 |
不绣钢冷凝器 |
铜焊接 |
脱脂室的内部尺寸，直径X长度 |
342 x 515 mm |
放置设备总面积 |
1.69 m² |
溶剂用量脱脂/精馏大约： |
45/35 l |
脱脂过程中的溶剂循环率，可调节 |
0-20 l/min |
溶剂循环和排水系统的耗气量 |
0-200 l/min* |
最大运行温度 |
200 °C |
处理腔最大操作压力 |
-1 to +0.5 bar |
真空泵工作时冷凝水温度 |
50-300 mbar |
蒸馏速率：取决于溶剂的类型、水含量和污染程度 |
8-30 l/h |
脱脂过程运行功率 |
0.5-1.0 kWh |
蒸馏过程中平均的能量消耗 |
2.5-3.5 kWh |
加热功率 |
6.00 kW |
所需冷却水的流量（水温度在10°C，取决于溶剂性质） |
0.7 m³/h |
所需压缩空气压力（洁净干燥的空气） |
6 bar |
电源 |
230/400 V, 3PH/N/PE, 50 Hz |
防护类型 |
II 2 G T3 |
长X高X宽 |
695 x 1740 x 1650 mm |
空车重量大约不包含/包含完整的容器 |
300/450 kg |
控制柜长X高X宽 |
760 x 760 x 300 mm |
重量 |
60 kg |
防护等级 |
IP 40 |
PLC 控制面板 |
Allen Bradley Micrologix |
环境温度 |
+5 °C to +40 °C |
