Newport气动隔膜压缩机

美国Newport公司气动隔膜式压缩机

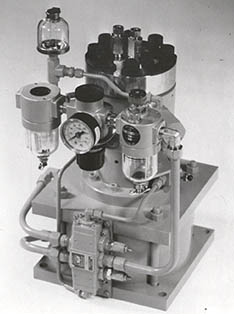

型号46-14025-2

八种常用规格

P/N 46-14065 6,000 PSI (400 bar) 单端

P/N 46-14025-2 10,000 PSI (700 bar) 单端

P/N 46-14060-2 30,000 PSI (2000 bar) 单端

P/N 46-14067 6,000 PSI (400 bar) 双端

P/N 46-14035-2 10,000 PSI (700 bar) 双端

P/N 46-14023 10,000 PSI (700 bar) 两级 (6-10)

P/N 46-14068 30,000 PSI (2000 bar) 两级 (6-30)

P/N 46-14021-2 30,000 PSI (2000 bar) 两级 (10-30)

单端

双端

两级

型号

46-14065

46-14025-2

46-14060-2

46-14067

46-14035-2

46-14023

46-14068

46-14021-2

最大工作压力(Mpa)

40

70

200

40

70

70

200

200

最小吸气压力 (Mpa)

2.8

4.8

13.7

2.8

4.8

1

1

2.4

活塞直径(IN.)

3/4

9/16

3/8

3/4

9/16

3/4, 9/16

3/4, 3/8

9/16, 3/8

冲程 (IN.)

1.0

1.0

1.0

1.0

1.0

1.0

1.0

1.0

每分钟冲程次数（最大）

120

120

120

120

120

120

120

120

VOLUME DIS. AT ATMOS. PRESS (CU. IN./ STROKE)

.36

.25

.11

.72

.50

.36

.25

.25

气体压力

提供 (Mpa) 通常/最大

5.2/6.2

5.2/6.2

5.2/6.2

5.2/6.2

5.2/6.2

5.2/6.2

5.2/6.2

5.2/6.2

最大耗气量（M³/h）

76

76

76

76

76

76

76

76

重量（公斤），净重/总重

43/57

39/52

43/57

84/93

70/84

75/89

84/93

75/89

外观尺寸长x宽x高(cm)

33x40x43

30x33x43

27x40x48

76x33x35

76x30x35

76x35x35

81x35x40

81x33x40

安装数据

4孔，在8x8英寸中心处

孔径17/32英寸

4孔，1/2-13  UNC-2B螺纹，1/2英寸深

在5-3/4x6 英寸中心处

美国Newport公司气动隔膜式压缩机

                                      型号46-14025-2

八种常用规格

P/N 46-14065 6,000 PSI (400 bar) 单端

P/N 46-14025-2 10,000 PSI (700 bar) 单端

P/N 46-14060-2 30,000 PSI (2000 bar) 单端

P/N 46-14067 6,000 PSI (400 bar) 双端

P/N 46-14035-2 10,000 PSI (700 bar) 双端

P/N 46-14023 10,000 PSI (700 bar) 两级 (6-10)

P/N 46-14068 30,000 PSI (2000 bar) 两级 (6-30)

P/N 46-14021-2 30,000 PSI (2000 bar) 两级 (10-30)

SINGLE END

DOUBLE END*

TWO STAGE*

CATALOG NUMBER

46-14065

46-14025-2

46-14060-2

46-14067

46-14035-2

46-14023

46-14068

46-14021-2

MAXIMUM WORKING PRESSURE (PSI)

6000

10,000

30,000

6000

10,000

10,000

30,000

30,000

MINIMUM SUCTION** PRESSURE (PSI)

400

700

2000

400

700

150

150

350

PLUNGER DIAMETER (IN.)

3/4

9/16

3/8

3/4

9/16

3/4, 9/16

3/4, 3/8

9/16, 3/8

STROKE, NOMINAL (IN.)

1.0

1.0

1.0

1.0

1.0

1.0

1.0

1.0

STROKES PER MINUTE (MAX)

120

120

120

120

120

120

120

120

VOLUME DIS. AT ATMOS. PRESS  (CU. IN./ STROKE)

.36

.25

.11

.72

.50

.36

.25

.25

AIR PRESSURE, SUPPLY (MPa)  NOMINAL/MAX

5.2/6.2

5.2/6.2

5.2/6.2

5.2/6.2

5.2/6.2

5.2/6.2

5.2/6.2

5.2/6.2

MAX. AIR CONSUMPTION, DRIVE  UNIT (SCFM / M³/H)

45

76

45

76

45

76

45

76

45

76

45

76

45

76

45

76

WEIGHT (kg)

NET/SHIPPING

43/57

39/52

43/57

84/93

70/84

75/89

84/93

75/89

OVERALL DIMENSIONS

L x W x H (cm)

33x40x43

30x33x43

27x40x48

76x33x35

76x30x35

76x35x35

81x35x40

81x33x40

MOUNTING DATA

4 HOLES, 17/32 DIAMETER

ON 8 x 8 INCH CENTERS

4 HOLES, 1/2-13 UNC-2B THREAD

1/2 DEEP ON 5-3/4 x 6 INCH  CENTERS
