真空升华仪DSU-05-H

真空升华仪

型号： DSU-05-H                     生产厂家：CreaPhy GmbH

  主要技术规格：

    材料                                                 ：   液体或固体的有机化合物、部分金属材料等

升华效率                                           ：    可达97%，与物料和工艺有关

真空度                                               ：    < 10^-5 mbar（系统洁净干燥）

装填量                                               ：    0.5 g …… 5g (可达10g)，与物料和工艺有关

温度范围

蒸发单元                                           ：    100 - 550°C

沉积单元                                           ：    60 - 500°C

蒸发单元与沉积带间的温度差       ：    > 200 °C(at 500°C)

尺寸

玻璃管长度                                       ：    约630 mm

外玻璃管直径                                   ：    约34 mm

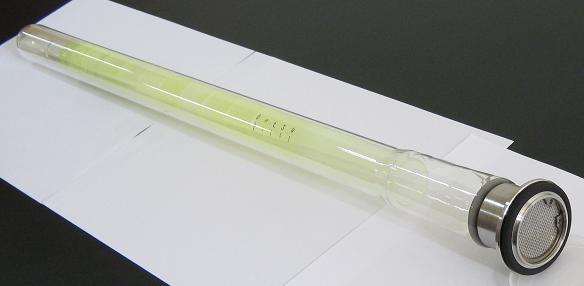

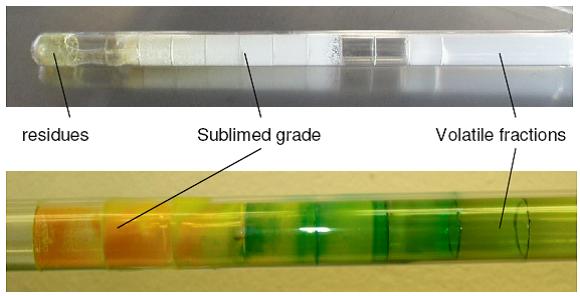

  升华管描述：

-       由内管和外管两部分组成的完整玻璃管组件，玻璃法兰连接，长度约630mm，Duran材质，

    最高操作温度450°C（>600°C也可制造），外管直径34mm，内管直径30mm。

    用户可根据这个数据确定自己的样品池体积与形状

-       全量程真空传感器+ 显示仪表

-       专用的涡轮分子泵系统，配备干式前级泵（用于腐蚀性介质），极限真空<1X10^-5mbar

-       3段加热炉，最高温度600℃。加热炉可加热到1000°C，但是我们需要限制在550°C

   （DURAN玻璃的软化温度）以内

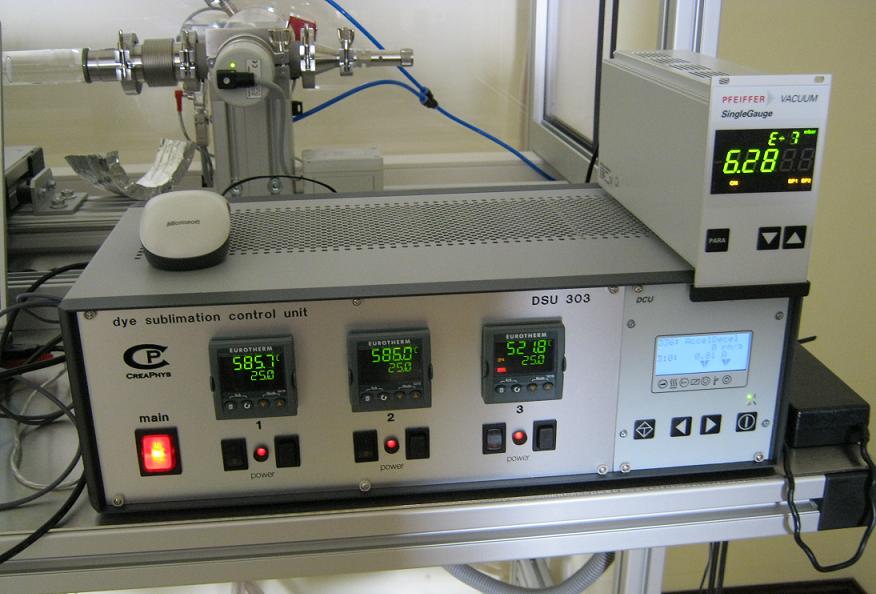

-       3通道PID温度控制器

-       沉积段温度：最高500℃

-       蒸发器与沉积段温度差可实现>200℃

-       真空连接件、排空阀、过压保护阀

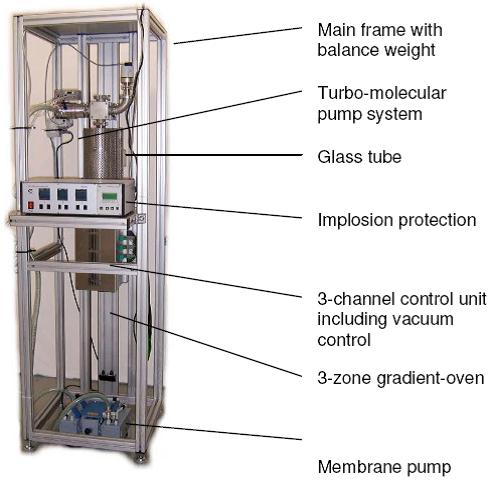

-       主体安装框架（2200X 1700 X 600mm）

-       升华管防内裂保护

  冷阱：

          -    使用液氮（约1.6升）或者冷水

                     -    DN40 KF连接口

                     -    安装与主机架上

                     -    手动加入液氮

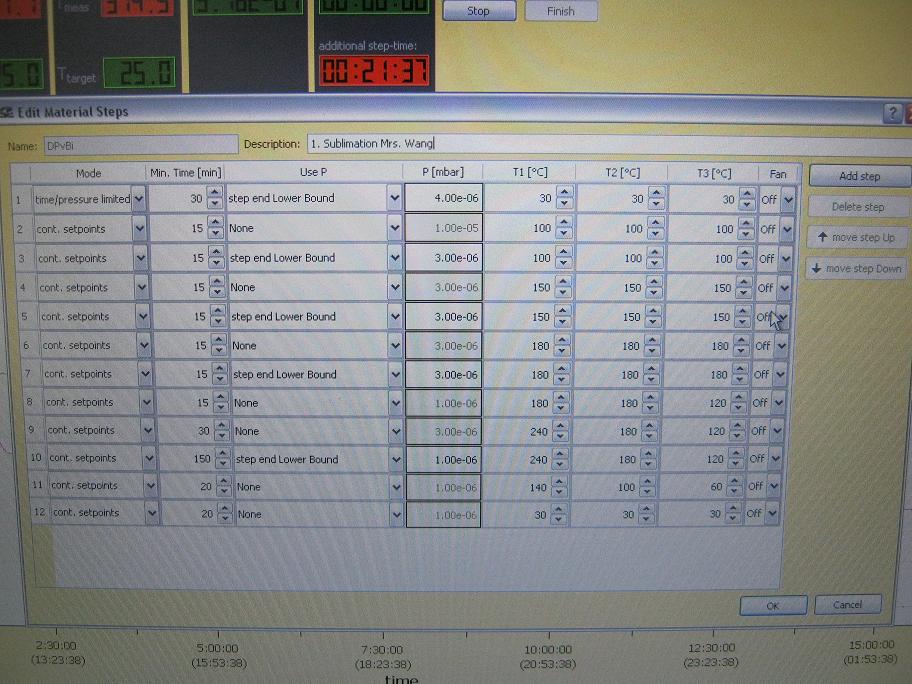

   DSU-05控制软件包，包括：

-      数据采集软件包

-      真空表

-      界面显示适配器及电缆

-      电脑
